تست ترانزیستور

یک راهنمای کامل و ساده برای تست انواع ترانزیستور با مولتی‌متر دیجیتال یا آنالوگ — شامل ترانزیستورهای NPN، PNP، ماسفت (MOSFET) و دارلینگتون:

---

🔎 تست ترانزیستور — راهنمای جامع

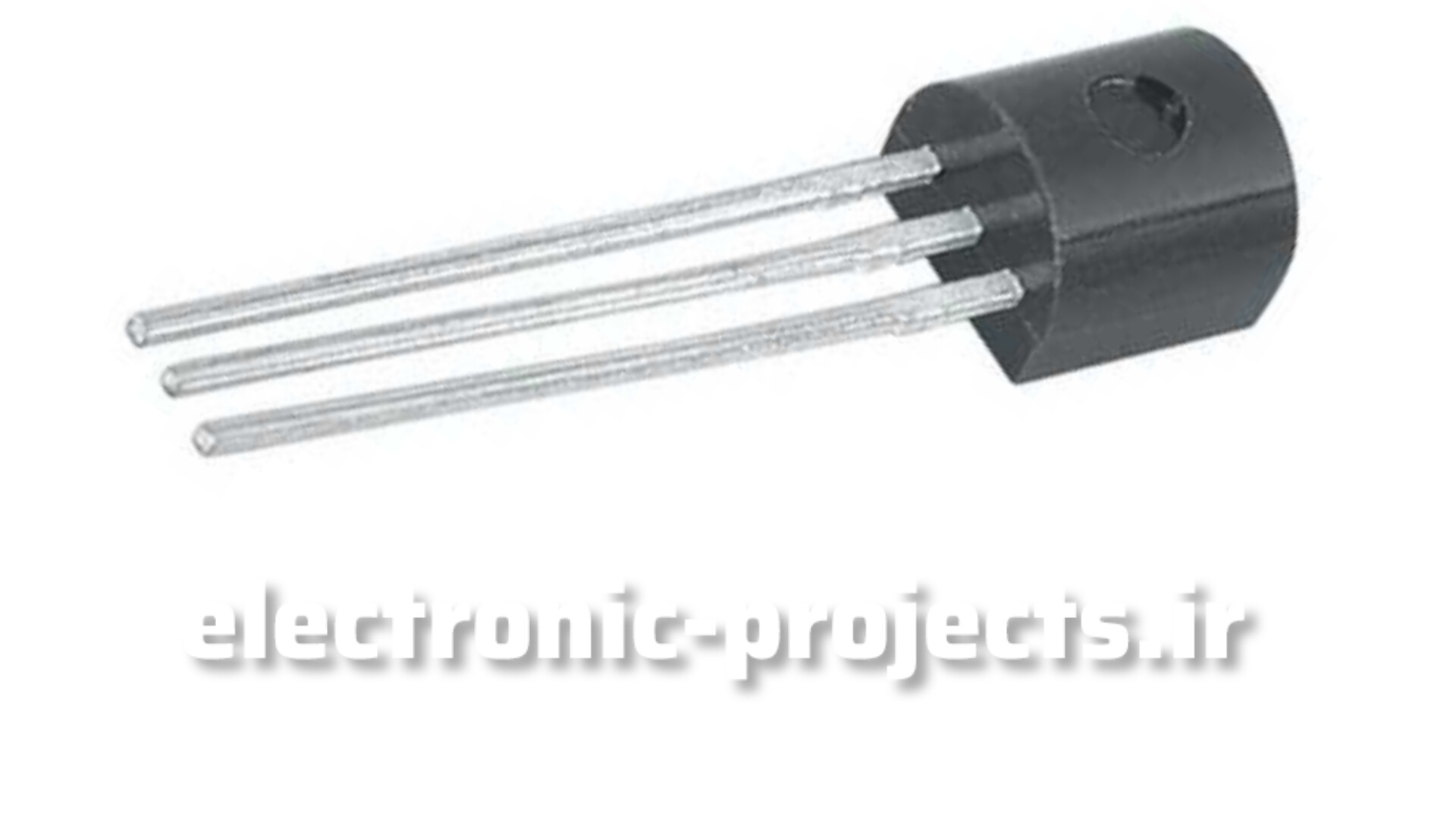

ترانزیستورها شامل 3 پایه هستند:
B (Base – بیس)، C (Collector – کلکتور)، E (Emitter – امیتر)
و به‌طور کلی به دو دسته‌ی اصلی تقسیم می‌شوند:

---

🧱 انواع ترانزیستورها:

1. ترانزیستور دوقطبی (BJT):

• NPN
• PNP

1. ترانزیستور اثر میدان (FET):

• MOSFET نوع N و P
• JFET

---

🔧 تست ترانزیستورهای BJT (NPN و PNP)

✅ ابزار: مولتی‌متر دیجیتال (در حالت Diode)

📌 گام 1: شناسایی پایه‌ها

اگر شماره ترانزیستور مشخص باشد (مثل 2N2222 یا BC547)، با دیتاشیت پایه‌ها را پیدا کن. اگر نداری، می‌تونی تست پایه‌ای کنی.

---

✅ روش تست NPN:

1. مولتی‌متر را روی Diode Test بگذار.
2. پراب قرمز به پایه B (بیس) وصل کن.
3. پراب مشکی را به پایه C بزن:

• باید عددی بین 0.6 تا 0.7V نمایش دهد.

1. پراب مشکی را به پایه E بزن:

• باز هم باید حدود 0.6 تا 0.7V نشان دهد.

⬅️ جابجایی پراب‌ها در این حالت باید OL یا 1 (قطع بودن) نشان دهد.

اگر هر دو مسیر هدایت دارند → ✅ NPN سالم است.

---

✅ روش تست PNP:

1. پراب مشکی به B (بیس)، قرمز به C → باید حدود 0.6~0.7V
2. مشکی به B و قرمز به E → باید 0.6~0.7V
3. برعکس = OL

---

🔁 تست اتصال کوتاه:

1. پایه‌های C و E را به هم تست کن.

• در هر دو جهت باید OL باشد.
• اگر مقدار کمی نشان دهد → ❌ اتصال کوتاه → ترانزیستور سوخته است.

---

🔋 تست ترانزیستور با مولتی‌متر آنالوگ

1. مولتی‌متر را روی ×1 یا ×10 اهم بگذار.
2. با چرخاندن پراب‌ها، اتصال B به C و B به E را چک کن.
3. مشابه مولتی‌متر دیجیتال، فقط در یک جهت باید عقربه منحرف شود.

---

⚙️ تست MOSFET (ماسفت)

نوع N-Channel (پرکاربردتر):

| پایه‌ها: | G (Gate) | D (Drain) | S (Source) |

✅ مراحل تست ساده:

1. پراب قرمز به S و مشکی به D:

• باید OL (قطع) نشان دهد.

1. یک‌لحظه پراب مشکی را به G و قرمز را به S بزن (شارژ دروازه).
2. دوباره D-S را تست کن:

• حالا باید عددی مثل 0.5~1.0 ولت بدهد → ترانزیستور فعال شده.

✅ یعنی MOSFET سالمه.

برای تخلیه شارژ دروازه، پراب‌ها را با هم تماس بده.

⚠️ اگر D-S همیشه عبور می‌دهد یا همیشه قطع است → ❌ خراب است.

---

🔁 تست ترانزیستور دارلینگتون (Darlington)

دارای افت ولتاژ بالاتر (معمولاً 1.2 تا 1.4V در پایه بیس)

1. تست مانند BJT معمولی است، ولی انتظار ولتاژ بالاتر داشته باش.
2. مسیر B به C و B به E باید 1.2~1.4V باشد.

---

📋 جدول خلاصه تست انواع ترانزیستور

نوع ترانزیستور	حالت Diode B→C / B→E	معکوس OL	C-E بدون هدایت	ولتاژ هدایت (سالم)
NPN (BJT)	بله	بله	بله	0.6 – 0.7 V
PNP (BJT)	بله (با مشکی به B)	بله	بله	0.6 – 0.7 V
دارلینگتون	بله	بله	بله	1.2 – 1.4 V
N-MOSFET	فقط بعد از تحریک	بله	بله	0.5 – 1 V

---

🔍 نکات نهایی:

• همیشه ترانزیستور را از مدار خارج کن یا حداقل یک پایه‌اش را جدا کن.
• در صورت شک، از دیتاشیت استفاده کن.
• برای تست دقیق‌تر MOSFET یا زنر باید مدار ساده‌ای با باتری 9V و مقاومت ساخت.

---
