تست انواع دیود
در اینجا یک راهنمای کامل تست انواع دیود (معمولی، زنر، نوری، شاتکی و …) برات آوردم.
🔍 تست دیود — راهنمای جامع انواع دیودها
دیود (Diode) یک قطعه نیمههادی است که فقط اجازه عبور جریان در یک جهت را میدهد. تست دیود یعنی بررسی سالم یا معیوب بودن آن با مولتیمتر.
🧰 ابزار مورد نیاز:
- مولتیمتر دیجیتال (ترجیحاً دارای حالت “Diode Test”)
- یا مولتیمتر آنالوگ (در حالت مقاومت پایین ×1 یا ×10)
✅ حالتهای مولتیمتر برای تست دیود:
- Diode Test Mode (علامت 🔺 یا دیود روی مولتیمتر)
- یا حالت Ω اهممتر

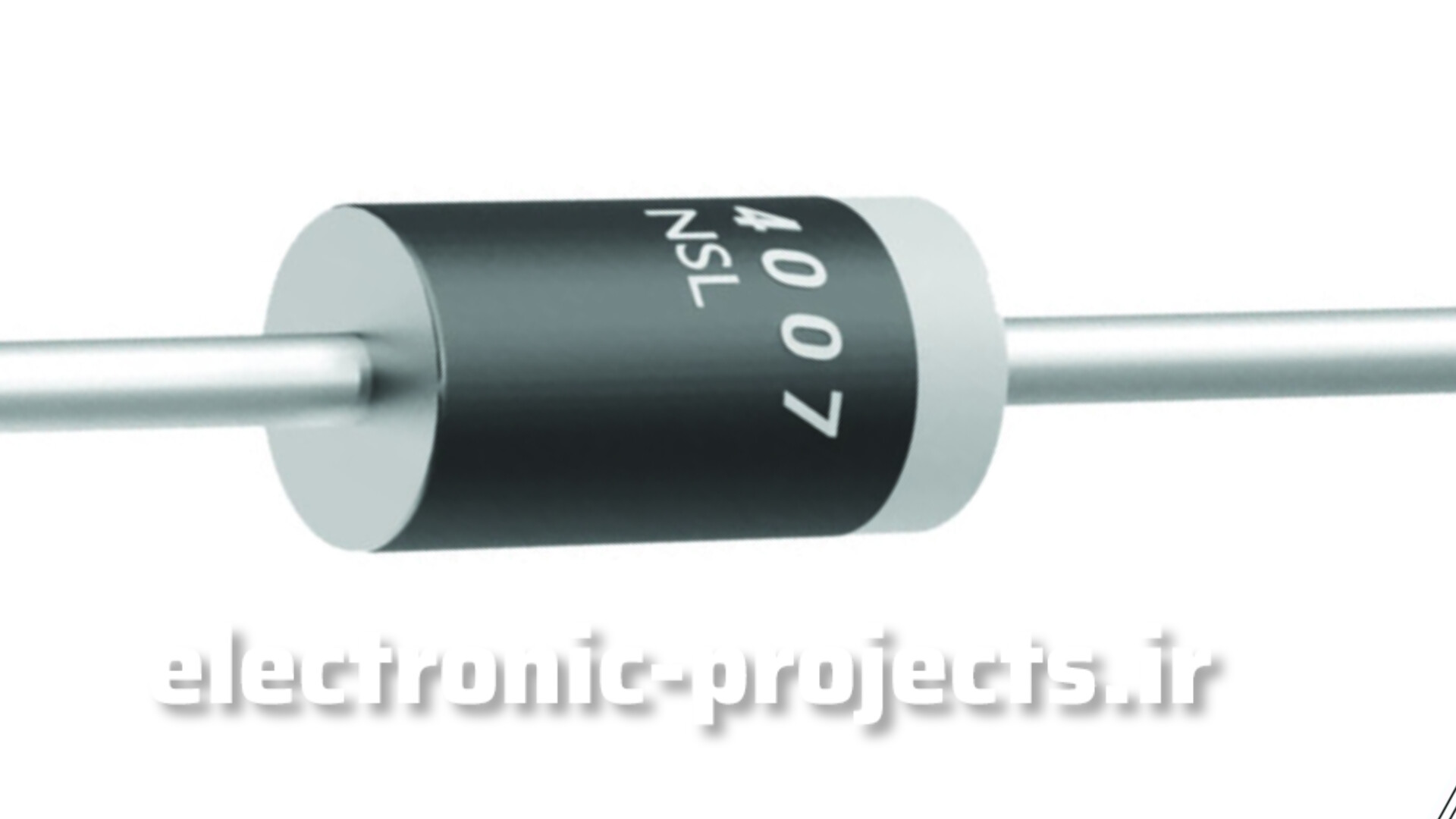

1. تست دیود سیلیکونی معمولی (مثل 1N4007)
روش تست با مولتیمتر دیجیتال:
- مولتیمتر را روی حالت دیود قرار دهید.
- پراب قرمز به آند (پایه +) و مشکی به کاتد (پایه -) بزنید.
🔁 نتایج:
- اگر مقدار حدود 0.5V تا 0.7V نشان داد → ✅ سالم
- اگر عدد 0 یا نزدیک صفر بود → ❌ اتصال کوتاه (سوخته)
- اگر عدد OL یا 1 بود → ❌ مدار باز (سوخته یا قطعشده)
- پرابها را جابجا کنید:
- باید هیچ عددی (OL) نشان دهد → یعنی دیود فقط در یک جهت هدایت میکند
2. تست دیود زنر (Zener Diode)
زنر در بایاس معکوس ولتاژ خاصی را عبور میدهد (ولتاژ زنر). با مولتیمتر نمیتوان ولتاژ زنر را مستقیماً اندازه گرفت، اما تست پایهای انجام میشود.
روش تست مشابه دیود معمولی:
- مثل بالا تست کنید.
- اگر در جهت مستقیم ولتاژ 0.6~0.7 نشان داد و در جهت معکوس OL بود → ✅ سالم
💡 برای تست دقیق ولتاژ شکست زنر باید مدار مخصوص (منبع تغذیه و مقاومت سری) ساخت.
3. تست دیود شاتکی (Schottky Diode)
دیود شاتکی افت ولتاژ کمتری دارد (حدود 0.2 تا 0.4 ولت).
روش:
- مثل دیود معمولی تست کنید.
- اگر مقدار حدود 0.2V تا 0.4V بود → ✅ سالم
4. تست دیود نوری (LED)
LED هم نوعی دیود است. برای تستش:
- مولتیمتر را روی حالت دیود بگذارید.
- پراب قرمز را به آند، مشکی به کاتد بزنید.
- اگر LED کمی روشن شود و عددی بین 1.5 تا 3 ولت نشان دهد → ✅ سالم
- اگر روشن نشود یا عددی نمایش ندهد → ❌ خراب است
5. تست دیودهای دوطرفه یا دیود TVS
برای تست اولیه:
- اگر در هر دو جهت عددی کوچک نشان دهد → ❌ خراب است
- اگر در یک جهت 0.7V و در جهت دیگر OL → ✅ سالم
⚠️ برای تست دقیق TVS باید مدار با ولتاژ لحظهای بالا ایجاد شود.
📋 خلاصه نتایج تست دیود
| نوع دیود | ولتاژ مستقیم (سالم) | معکوس (سالم) | نکته |
|---|---|---|---|
| معمولی (1N4007) | 0.6 – 0.7 V | OL | عادیترین دیود |
| شاتکی | 0.2 – 0.4 V | OL | افت ولتاژ کمتر |
| زنر | 0.6 – 0.7 V | OL | تست ولتاژ شکست نیاز به مدار خاص دارد |
| LED | 1.5 – 3.2 V (روشن میشود) | OL | با رنگ تغییر میکند |
| TVS | 0.6 – 0.8 V (معمولی) | OL | محافظ ولتاژ |
❗ نکات مهم:
- قبل از تست، دیود را از مدار خارج کنید (یا یک پایه آن را جدا کنید) تا اندازهگیری دقیق باشد.
- مولتیمتر آنالوگ را در کمترین رنج مقاومت (مثلاً ×1) استفاده کنید.
- همیشه جهتگیری دیود را بشناسید: کاتد = خط سفید روی بدنه دیود.
