تست مقاومت با مولتی متر

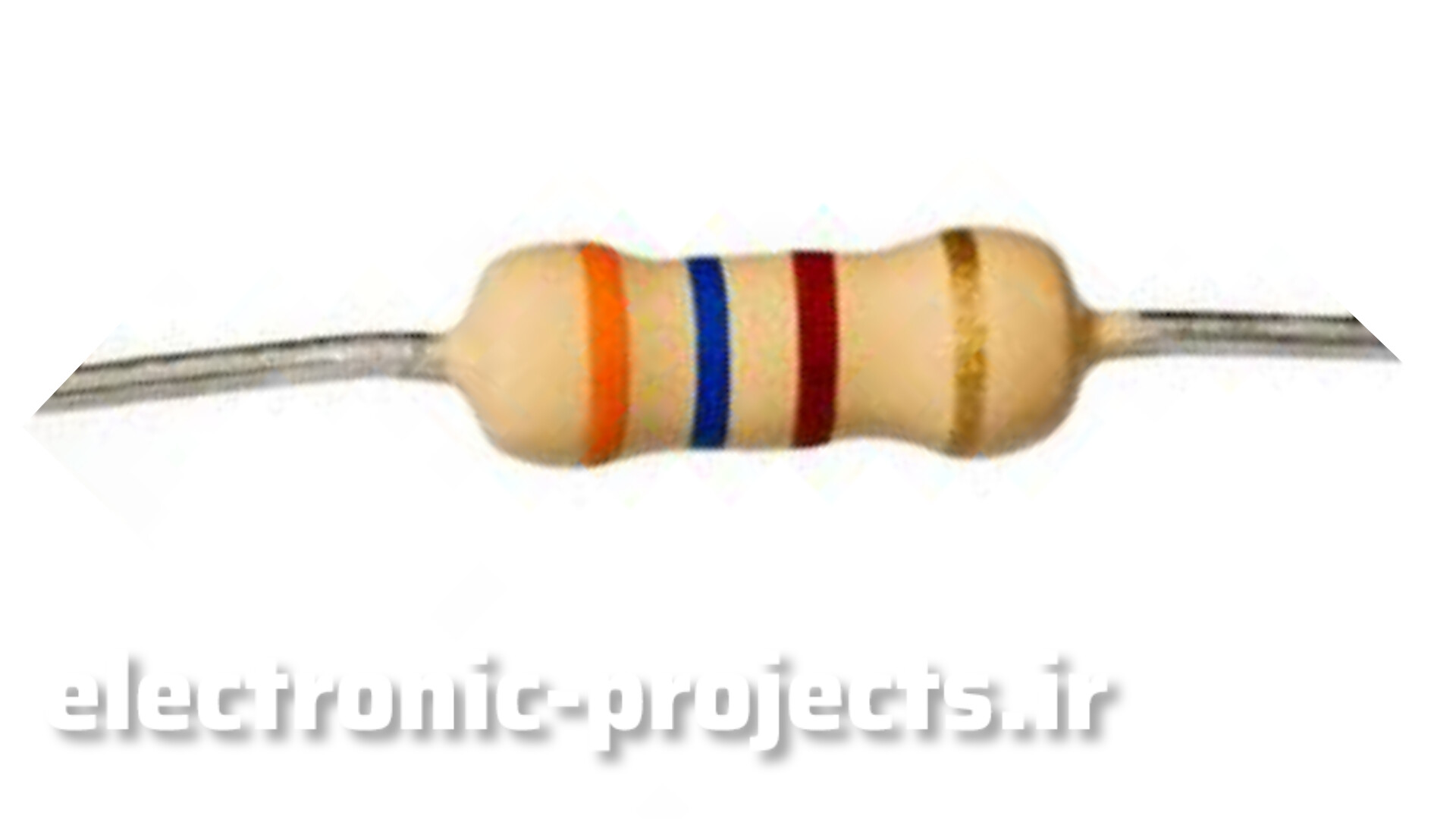

تست مقاومت با مولتی‌متر (Multimeter) یک روش ساده برای اندازه‌گیری مقدار مقاومت یک قطعه یا بررسی سالم بودن آن است. در ادامه مراحل انجام این تست را به زبان ساده توضیح می‌دهم:
وسایل مورد نیاز:
مولتی‌متر دیجیتال یا آنالوگ
قطعه یا مدار مورد نظر برای تست (مثلاً مقاومت، المنت، سیم‌پیچ، یا مسیر روی برد)
مراحل تست مقاومت با مولتی‌متر:
✅ ۱. خاموش کردن مدار (در صورت تست در مدار):
قبل از اندازه‌گیری مقاومت، برق مدار را قطع کنید. جریان برق ممکن است به مولتی‌متر آسیب بزند یا باعث اندازه‌گیری اشتباه شود.
✅ ۲. تنظیم مولتی‌متر روی حالت اهم (Ω):
مولتی‌متر را روشن کنید.
سلکتور (کلید چرخان) را روی نماد “Ω” قرار دهید.
اگر مولتی‌متر شما اتورنج (auto range) نیست، باید محدوده مناسب مقاومت را به‌صورت دستی انتخاب کنید (مثلاً 200Ω، 2kΩ، 20kΩ و …).
✅ ۳. اتصال پراب‌ها:
پراب مشکی را به COM وصل کنید.
پراب قرمز را به VΩmA وصل کنید.
دو سر پراب را به دو سر مقاومت یا قطعه مورد نظر وصل کنید.
مهم نیست که قطب پراب‌ها را در تست مقاومت جابجا کنید. اهم‌متر به قطبیت حساس نیست.
✅ ۴. خواندن مقدار:
عددی که روی صفحه نمایش ظاهر می‌شود مقدار مقاومت بر حسب اهم (Ω) است.
اگر مقدار نمایش داده شده ۱ یا OL (روی مولتی‌متر دیجیتال) باشد، یعنی مقاومت بیش از حد انتخاب‌شده است و باید به رنج بالاتر بروید.
اگر مقدار صفر یا نزدیک به صفر باشد، یعنی مقاومت تقریباً صفر است (مسیر اتصال کوتاه یا سیم مستقیم).
✅ نکات مهم:
مقاومت باید از مدار جدا شده یا حداقل یک سر آن جدا باشد تا اندازه‌گیری دقیق انجام شود.
برای تست سیم‌پیچ یا المنت می‌توانید از همین روش استفاده کنید. مقدار کم مقاومت نشان‌دهنده سالم بودن است.
در تست مقاومت‌های سوخته، مقدار اندازه‌گیری شده ممکن است بی‌نهایت (OL) یا خیلی متفاوت از مقدار نامی باشد.
